Khi sử  dụng chất kết dính cyanoacrylate, nên chú ý những vần đề sau trong lúc thiết kế chi tiết kết dính để tăng độ bền liên kết, kéo dài tuổi thọ sản phẩm.

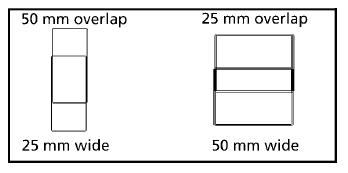

Như là một quy tắc kết dính chung, độ bền mối nối tăng lên khi tăng chiều rộng mối nối hơn là tăng diện tích chồng lên nhau. Ghi nhận từ đường cong phân bố ứng suất chỉ ra rằng các đầu của mối nối chịu ứng suất lớn hơn phần giữa mối nối. Nếu độ rộng của mối nối tăng lên, vùng liên kết ở mỗi đầu cũng tăng; kết quả chung là mối nối bền hơn.

Tiếp theo là khoảng cách giữa các chi tiết, hay là bề dày của lớp màng cyanoacrylate. Liên kết dày (>0.5 mm) nhìn chung là rất yếu vì độ bền cơ học của lớp cyanoacrylate kết mạng nhỏ hơn độ bền cơ học của cao su hoặc các chất nền khác như kim loại, gỗ. Đối với những ứng dụng liên kết cao su, lớp màng mỏng (<0.05 mm) thường mang lại những kết quả kết dính tốt nhất. Ví dụ, cyanoacrylate liên kết rất tốt với cao su nitrile, và hư hỏng chất nền cao su là kiểu hư hỏng thường gặp khi lớp màng dày 0.05 mm hoặc ít hơn. Những liên kết kết dính luôn nhạy với sự tấn công của môi trường và một đường liên kết dày tạo nên một đường dễ tiếp cận cho ẩm và những dung môi khác tấn công. Tuy nhiên, nếu những vật liệu không tương tự nhau được liên kết và có một sự thay đổi trong kích thước của hai bề mặt, ví dụ do sự giãn nở khác nhau bởi nhiệt, lớp màng kết dính có thể hơi dày hơn để điều tiết tốt hơn với điều này mà không chịu ứng suất hư hỏng.

Ngoài ra, vì cyanoacrylate kết mạng rất nhanh nên chú ý phải có đủ thời gian để cố định các chi tiết trước khi chất kết dính kết mạng. Sự kết mạng nhanh của cyanoacrylate mang lại những thuận lợi như thời gian sản xuất được rút ngắn, tăng năng suất. Cyanoacrylate thích hợp nhất trong liên kết những diện tích nhỏ, vì những diện tích lớn hơn thường yêu cầu nhiều thời gian hơn để cố định các chi tiết, và vận tốc kết mạng nhanh của  cyanoacrylate làm điều này khó khăn.

Các chất thoát khuôn được sử dụng để lấy các vật đúc khuôn ra dễ dàng. Chúng thường tạo bề mặt có thể rất khó để liên kết. Lựa chọn sử dụng chất thoát khuôn phù hợp hoặc sử dụng với một lớp lót để tạo độ bền liên kết rất tốt. Cyanoacrylate không nên dùng cho những chi tiết phải chịu sự ngâm liên tục trong nước, hoặc nếu một trong những chất nền là thủy tinh, vì độ bền rất kém.

Tóm tắt từ tài liệu Handbook of Rubber Bonding, Bryan Crowther, iSmithers Rapra Publishing, 2003, trang 266 – 270

(vtp-vlab-caosuviet)
